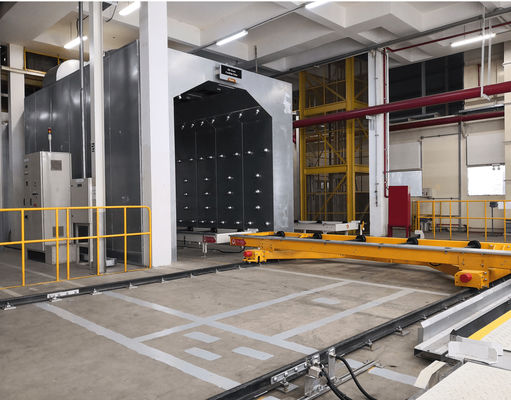

فرن دهان سيارات

يوجد فرن مانع للتسرب وفرن تمهيدي وفرن طبقة علوية بناءً على متطلبات الإنتاج.

1. وصف التصميم

1-1.نفق الفرن

نفق الفرن عبارة عن بناء ذاتي الدعم ويتكون من ألواح عازلة بسمك 150 مم.

يتم تصنيع الألواح العازلة على شكل صفائح معدنية..

تتكون إطارات الألواح من صفائح معدنية ذات فتحات مرتبة في مواضع ، وذلك لمنع فقدان الحرارة بسبب التسربات.يتم استخدام مادة الصوف الصخري عالية الكثافة للعزل.(80 كجم / م³)

من أجل حماية الغبار المتدفق خلال فترة عدم الإنتاج ، سيتم توفير مصاريع في جميع الأفران.

1-2.مجرى داخلي

نوع الحمل الحراري: توجد قنوات الإمداد على طول جوانب النفق.

مجهزة بفتحات هواء في مناطق التسخين والتثبيت.

مجرى العودة: يتم ترتيب مجرى الهواء الراجع أسفل سقف الفرن.

مجرى العادم: يوجد أنبوب عادم في منتصف النفق.قناة العادم تتصل بمروحة العادم.

1-3.إعادة حساب الوحدات الهوائية

الوحدات الحرارية مدمجة من النوع ومكتملة بمروحة إعادة تدوير الهواء الساخن وفلاتر الهواء وأبواب الوصول وما إلى ذلك.

الجلود الداخلية لوحدات التسخين عبارة عن صفائح مجلفنة بسمك 1.6 مم أو سمك 1.5 مم من الفولاذ المقاوم للصدأ بما في ذلك مجاري التوصيل وختم ملحومة بالكامل بإحكام محكم الهواء.يبلغ سمك العزل الحراري 150 مم باستخدام الصوف الصخري والأغطية الخارجية عبارة عن صفائح مجلفنة بسمك 0.6 مم.

أبواب الوصول مصنوعة من صفائح مجلفنة ذات عزل حراري بسمك 150 مم باستخدام نفس المواد المستخدمة في السكن ، ومحكم الإغلاق باستخدام مسامير ربط أو براغي عينية وحشية مقاومة للحرارة.

• مرشحات التدوير (مرشح وحدة مصنوع من شبكة سلكية من الفولاذ المقاوم للصدأ) للمناطق الحرارية المستخدمة للترشيح.

مراوح إعادة تدوير الهواء الساخن هي مراوح من النوع الذي يعمل بالكهرباء.مراوح إعادة تدوير منطقة الإشعاع لها بناء 350 درجة ، ومراوح منطقة الحمل الحراري بها بناء 250 درجة.

تم تجهيز الشعلات بوحدة أنابيب الغاز ومعدات السلامة.

1-4.نفق التبريد

يتم تركيب أنفاق التبريد بعد الأفران ، وتتكون أنفاق التبريد من الأنفاق ووحدات تزويد الهواء وعادم الهواء ومجاري الهواء.

الأنفاق مصنوعة من صفائح مجلفنة بسمك 1.2 مم وجميع طبقات الألواح مسدودة بإحكام الهواء.

تتكون وحدات تزويد الهواء من مبيت وفلاتر ومراوح تزويد الهواء._

يتكون عادم الهواء من نفق التبريد من مراوح العادم من نوع متعدد الشفرات

تم تصنيع مجاري الهواء بما في ذلك غطاء سحب الهواء من صفائح مجلفنة مع تعزيز مناسب وعمل مجاري الهواء خارج المبنى وأغطية سحب الهواء محكمة ضد تسرب المياه

يتم امتصاص الهواء النقي بواسطة مروحة من فوق السقف "ويتم نفخه من خلال الفتحات الموجودة على هيكل الهيكل. وسيتم تركيب الفتحات على جانبي الجدار الداخلي.

مروحة الهواء النقي ، مرشح الهواء النقي ، مروحة الهواء العادم سيتم استيعابها في وحدة مشتركة

ستقوم مروحة العادم بإخراج الهواء وتفريغه في الغلاف الجوي.

3. الميزة

1. يفي التصميم بمتطلبات الجودة والسلامة والمعايير

2. يمكن أن تلبي سرعة ارتفاع درجة الحرارة وقيمة درجة الحرارة القصوى متطلبات العميل بمرونة.

3. أداء عزل مثالي ، خسارة حرارية أقل

4. توفير الطاقة

5. نظام دوران هواء ساخن جيد لضمان توازن الخبز.
