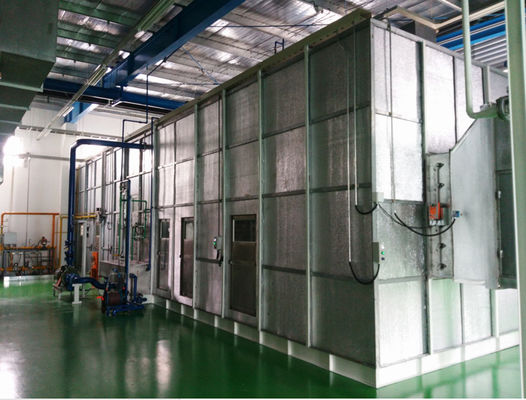

وحدة مناولة الهواء / ورشة طلاء السيارات

1. وصف التصميم

1-1.وحدات تزويد الهواء

تتكون وحدة تزويد الهواء من غلاف من ألواح الصلب المجلفن ، والذي يستوعب مرشحين من طبقتين ، وغسالة هواء ، ومكثف ، ومبادل حراري ، ومروحة إمداد.

يتم سحب الهواء النقي من خلال فتحات التهوية ، ويتم ترشيحه من خلال مرشحات أسطوانية أو كيسية ، ثم يتم رشه في قسم الغسالة ، ويتم تسخينه بواسطة مبادل حراري ، ثم توزيعه على المنطقة المحددة.

1-2.نظام التهوية

يتم تهوية منطقة العمل والأكشاك من خلال وحدات تزويد الهواء المنفصلة.

1-3.منقي

سيتم استخدام المرشحات اللوحية أو الكيسية (مستويين) بإطار من الصلب.

1-4.غسالة الهواء

تتمتع غسالة الهواء بكفاءة تشبع تبلغ حوالي 85٪ أو أكثر ، وقد تم تصنيعها بحيث لا تحتوي على الماء المرشوشة.

تتكون غسالة الهواء من:

خزان ، 6 مانع ثني ، رؤوس رش ، أنابيب حامل مع فوهات ، مضخة بمحرك ، وعاكس ، خط إعادة تدوير المياه ، خط تغذية المياه ، صمام عوامة ، صمامات يدوية ، ممر صيانة (علوي وسفلي) ، إلخ.

الخزان مصنوع من الفولاذ المقاوم للصدأ 304L 3.0t كل شيء ملحوم للماء ومجهز بمصافي شبكة سلكية من الفولاذ المقاوم للصدأ ، التنصت اللازم لتوصيل الأنابيب ، غطاء الخزان ، إلخ.

مزيلات المياه مصنوعة من مادة PVC ، وممرات الصيانة مصنوعة من الفولاذ المقاوم للصدأ 304.

يتم تثبيت خط إعادة تدوير المياه ، وخط تغذية المياه ، وخط الصرف وخط الفائض جنبًا إلى جنب مع الصمامات اليدوية ، والمصافي ، والصمام العائم ، وصمام الملف اللولبي المائي ، ومقاييس الضغط ، إلخ.

تم تجهيز الأنابيب والصمامات المجلفنة بالمواد العادية (وليس الفولاذ المقاوم للصدأ) للأنابيب الخارجية.

أنابيب الغسالة وأنابيب الحامل مصنوعة من الفولاذ المقاوم للصدأ.

فوهات الرش مصنوعة من راتنجات البولي كربونات.

يتم التحكم في الرطوبة النسبية لتزويد الهواء مباشرة عن طريق التحكم العاكس لمضخات الغسالة.

1-6.مراوح تزويد الهواء

مراوح إمداد الهواء من النوع الطرد المركزي ذات شفرات انسيابية ، وهي مناسبة في البناء للخدمة الصناعية المقصودة.

السطح الداخلي والخارجي للمروحة مطلي بطلاء إيبوكسي بعد انفجار طلقة

منحنيات الأداء ومستويات الضوضاء المتوقعة ديسيبل (أ) تخضع جميع المراوح للمعايير الصينية

1-7.خطوط المرافق والصرف

تستخدم خطوط المرافق وخطوط إمداد المياه الصناعية وخطوط إمداد الهواء المضغوط أنابيب فولاذية متينة.

سيتم توفير الصمامات اليدوية ، ومنظمات الضغط ، والمصافي ، والمرشحات ، ومقاييس الضغط ، وما إلى ذلك جنبًا إلى جنب مع هذه الخطوط وتستخدم المواد العادية (وليس الفولاذ المقاوم للصدأ).

يتم تركيب خطوط الصرف من كل وحدة تزويد الهواء وإدخالها إلى الخنادق القريبة.

تصنع خطوط الصرف الصحي من أنابيب فولاذية خفيفة ذات وصلات أنياب.
