| الـ MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| العبوة القياسية: | معبأة بأفلام بلاستيكية ومغلفة بشرائط |
| فترة التسليم: | حسب متطلبات الزبون |
| طريقة الدفع: | قابل للتفاوض |
| القدرة على التوريد: | قدرة إنتاجية قوية |
|

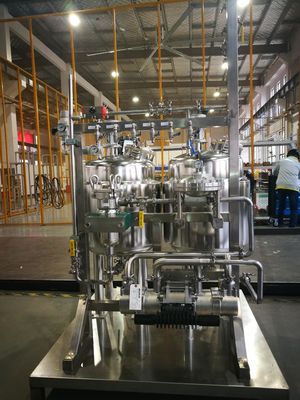

تكوين نظام إمداد الطلاء المركزي
|
||||||
|
SN |
اسم |
الانتواع |
الكمية |
وحدة |
أصل |
ملحوظة |
|
I. نظام توريد الطلاء |
||||||
| 1 |
3 مجموعات للبرايمر ، 12 مجموعة للمعطف الخفيف ، 1 مجموعة للمعطف الصافي.في المجموع 16 مجموعة.أدناه هو التكوين لمجموعة واحدة.(حسب متطلبات العميل للون) |
|||||
| 1،1 |
High-Flo3: 1 مضخة مكبس |
بما في ذلك الخلاط ومضخة النقل المستخدمة في أجهزة الكمبيوتر ، وليس بما في ذلك الخلاط ومضخة النقل لبراميل الطلاء | 1 |
تعيين |
جراكو ونفس المستوى |
نقل الطلاء إلى كابينة الرش ، بمعدل تدفق يبلغ 53 لترًا / دقيقة / 32 سنتًا في الدقيقة (ترددية) وضغط إخراج أقصى 300 رطل لكل بوصة مربعة ، والتي يمكن أن تلبي تمامًا متطلبات الاستخدام. |
| 1،2 |
رف دعم مضخة المكبس |
1 | الكمبيوتر | KINTE |
لدعم وإصلاح المضخة |
|
| 1،3 |
خرطوم مدخل لمضخة المكبس |
3/4 بوصة × 1.5 متر | 1 |
الكمبيوتر |
الصين |
3/4 بوصة ، قم بتوصيل مدخل الهواء لوحدة التغذية بأنبوب فولاذي للهواء المضغوط. |
| 1،4 |
صمام الكرة الهوائية 139 ه |
1 | الكمبيوتر | جراكو ونفس المستوى |
مدخل لمضخة مكبس 3: 1.الهواء داخل وخارج. |
|
| 1،5 |
مكونات ثلاثية الهواء |
3/4 بوصة | 1 | الكمبيوتر | ايرتك |
تستخدم لمضخة مكبس 3: 1.معالجة مصدر الهواء. |
| 1،6 |
جهاز حماية بدون تحميل |
1 | الكمبيوتر | جراكو ونفس المستوى |
تستخدم لمضخة مكبس 3: 1.عندما لا توجد مادة ، فإنها ستحمي مضخة المكبس. |
|
| 1.7 |
مكونات توصيل الهواء |
3/4 بوصة | 1 | حزمة | الصين |
لتوصيل خطوط أنابيب الهواء. |
| 1،8 |
خرطوم الهواء |
3/4 بوصة × 1.0 م | 1 |
الكمبيوتر |
الصين |
قم بتوصيل مدخل مضخة إمداد الطلاء بأنبوب الهواء. |
| 1.9 |
مضخة مكبس لطلاء مدخل خرطوم |
1 "× 1.5 م | 1 |
الكمبيوتر |
الصين |
1 "يربط مدخل الطلاء للمضخة بخزان إمداد الطلاء ، مدعومًا بشبكة فولاذية. |
| 1،10 |
استقر برج SUS |
1 | الكمبيوتر | الصين |
يستخدم لتقليل نبض الطلاء وتثبيت الضغط |
|
| 1،11 |
مرشح كيس |
1 | الكمبيوتر | الصين |
تستخدم لمخرج الطلاء بمضخة 3: 1 ، فلتر شبكي 60-150 ، تدفق كبير.مجهزة بمقاييس عرض للضغط الأمامي والخلفي (الصمامات الكروية على جانبي الفلتر ، يمكن إغلاقها للصيانة والاستبدال ، إلخ) ، ويمكن الحكم عليها ما إذا كانت بحاجة إلى التنظيف وفقًا لاختلاف الضغط.120-150 شاشة مرشح شبكي للطلاء المعدني ، 50-75 شاشة مرشح شبكي لمعطف التمهيدي ؛مقاومة الضغط 300 رطل / بوصة مربعة |
|
| 1،12 |
صمام تحرير الدهان |
1/4 بوصة | 1 | الكمبيوتر | الصين |
تستخدم عندما يحتاج المرشح إلى صيانة وإصلاح ونوع من قطعتين ومقاومة الضغط 300 رطل / بوصة مربعة
|
| 1،13 |
مقياس ضغط الطلاء |
2 | الكمبيوتر | الصين |
التعاون مع المرشح |
|
| 1،14 |
صمام كروي SUS مغطى بالكامل |
1 " | 2 | الكمبيوتر | الصين |
تستخدم جنبًا إلى جنب مع المرشح ومقياس الضغط ، من النوع المكون من قطعتين ، وتحمل الضغط 300 رطل / بوصة مربعة |
| 1،15 |
خرطوم مخرج مضخة المكبس |
1 "× 1.5 م | 1 |
الكمبيوتر |
الصين |
لمضخة 3: 1 ، تحمل الضغط 500Psi ، قم بتوصيل مخرج الطلاء للمضخة بخط أنابيب تدوير الطلاء |
| 1،16 |
صمام الضغط الخلفي |
1 | الكمبيوتر | جراكو ونفس المستوى |
يتحمل الضغط 300 رطل / بوصة مربعة ، 1 بوصة ، ومعدل التدفق الأقصى 18 لتر / دقيقة.يتم تثبيت نطاق الضغط الخلفي 15-200 رطل / بوصة مربعة (0.3-14 بار) في نهاية خط أنابيب إعادة التدوير لأنبوب الطلاء الرئيسي لضمان ضغط الطلاء في خط أنابيب التدوير. |
|
| 1،17 |
خرطوم رجوع مضخة المكبس |
1 |
الكمبيوتر |
جراكو ونفس المستوى |
3/8 "، تحمل ضغط 300Psi ، قم بتوصيل خط عودة تدوير الطلاء بدلو الطلاء. |
|
| 1،18 |
صمام كروي SUS مغطى بالكامل |
1 | الكمبيوتر | الصين |
يستخدم لمضخة 3: 1 ، 1 "مقاومة الضغط 500Psi. يتم استخدامه لقطع نهاية خط أنابيب تدوير الطلاء وأثناء الحفاظ على صمام احتياطي الضغط. |
|
| 1،19 |
غيرها من الملحقات |
1 |
تعيين |
KINTE |
الاتصال بخطوط أنابيب الطلاء ، SUS |
|
|
|
