خط ناقل تخزين WBS / هندسة BIW

خط ناقل تخزين WBS

يمكن لنظام نقل WBS أن يجعل نقل الزاوية اليمنى لقطعة العمل في مساحة ثلاثية الأبعاد ممكنًا ، وتتكون الوحدة الأساسية في جميع الأنواع من نظام النقل بوظائف مختلفة ، ويمكن أن يحقق هذا التفريغ الخشن والتفريغ الدقيق والمخزن المقلوب ووظائف أخرى لإنهاء التخزين المؤقت والنقل السريع لقطعة العمل.يتم التحكم فيها عن طريق PLC ، يمكن تحقيق الأتمتة الكاملة للنقل.تشمل الوحدات الدستورية الرئيسية سرير بكرة حزام كهربائي ، وسرير بكرة احتكاكية ، وثني أسطوانة دوارة ، ومكوك ، ورافعة مكدسة ، وزلاجة ومعدات أخرى.

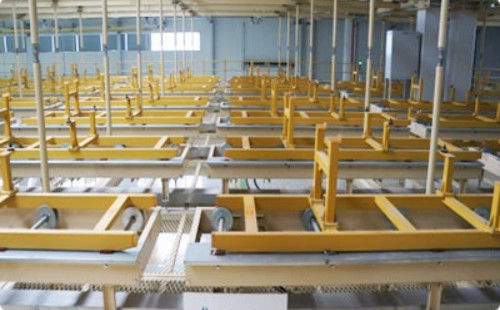

صورة 1-2

1 مفهوم خط التخزين

عادة ، في عملية إنتاج السيارات ، من بين ورش العمل الثلاث لورشة اللحام وورشة الطلاء وورشة التجميع النهائي ، يتم إنشاء منطقة عازلة للهيكل باللون الأبيض والجسم المطلي بين ورشتي عمل متجاورتين.

بعد الانتهاء من لحام الهيكل ، يتم نقل الجسم باللون الأبيض من خط سرير الأسطوانة ذات التدوير الذاتي للحام إلى خط التخزين المنزلق من خلال آلة النقل من نوع الشوكة وآلة الرفع الجانبي أثناء اللحام ، ويتم نقلها إلى منطقة مستودع WBS من خط التخزين.تحقيق وظائف النقل والتخزين والتخزين والتخزين وعكس الهيكل باللون الأبيض ، ثم نقله إلى ورشة الطلاء عبر ممر اللحام والطلاء.بعد رش الجسم المطلي ، يلتقط الانزلاق السيارة عند نقطة نقل الهيكل المطلي والمطلي ، وينقلها إلى منطقة مستودع PBS عبر ممر الطلاء العام ، ويدرك وظائف النقل والتخزين والتخزين والصادرات وعكس الهيكل المطلي في PBS ، ثم نقله إلى نقطة التسليم النهائية لخط التجميع.تتبنى منطقة التخزين طريقة نقل سرير الاحتكاك المتداول ، والذي يستخدم لنقل وفرز وتخزين الجسم باللون الأبيض والجسم المطلي.

2 أنواع خطوط التخزين

يشتمل خط التخزين لمصنع السيارات عمومًا على منطقتين للتخزين ، WBS و PBS ، والتي تستخدم لتخزين وفرز ونقل الهياكل ذات اللون الأبيض والهيكل المطلي من طرز مختلفة ، وذلك لتسهيل تعديل اختلالات الإنتاج في ورش اللحام والطلاء والتجميع.

يشير WBS (Welding Body Storge) إلى منطقة العازلة والتخزين بين ورشة اللحام وورشة الطلاء في مصنع السيارات ؛

يشير PBS (تخزين الجسم المطلي) إلى منطقة التخزين المؤقت بين ورشة الطلاء وورشة التجميع في مصنع السيارات.

3 تصميم ذاكرة مختلطة

إنها محاولة جديدة لخلط خطوط التخزين في مصانع إنتاج السيارات المحلية.ينقسم خط تخزين مركبات الركاب المحلية الجديدة للطاقة إلى منطقتين للتخزين ، WBS و PBS (كما هو موضح في الشكل 1) ، ويتم بناؤه على منصة الطابق الثاني من ورشة التجميع.يمكنها تلبية متطلبات النقل والتخزين لنماذج مختلفة.

تشتمل أجهزة نظام جدولة خط التخزين بشكل أساسي على الخوادم وأجهزة الكمبيوتر ومحطات قراءة RFID (كما هو موضح في الشكل 2).من بينها ، يتم توصيل الخادم بالشبكة الحلقية لورشة التجميع والإنترانت الخاصة بالمؤسسة لتسهيل التفاعل مع نظام MES و PLC وبيانات معلومات العميل.يستخدم كمبيوتر الكمبيوتر الشخصي لإدخال المعلومات الخاصة بأجزاء الجسم باللون الأبيض والأجزاء المطلية ، بالإضافة إلى معدات الإرسال والمراقبة الخاصة بمنطقة التخزين WBS و PBS.يقرأ RFRD الجهاز لتحديد رقم الانزلاق ورمز VIN في شريحة كود الانزلاق ، والتي تُستخدم لقراءة معلومات جسم السيارة وربطها.

يحتوي PBS على 5 ممرات بإجمالي 90 فتحة تخزين ، و WBS به 4 ممرات بإجمالي 64 فتحة تخزين ، بما في ذلك ممرات التفريغ الدقيقة ، وممرات التفريغ الخشنة ، وممرات التخزين المقلوبة ، والتي يمكن لحامها ودهنها بمرونة في WBS و PBS مناطق التخزين للتخزين المؤقت والدخول بمرونة إلى منطقة الترتيب الدقيق من خلال المستودع العكسي لتلبية احتياجات تخطيط الإنتاج وتوزيع الخدمات اللوجستية.
