نظام لحام الأرضيات المرن / هندسة BIW

نظام لحام الأرضية المرن

1. مقدمة العملية:

يكمل النظام المرن لخط اللحام الأرضي بشكل أساسي أعمال التجميع واللحام للأرضيات الأمامية والمتوسطة والخلفية وحجرة المحرك.يمكن لخط الأرضية أن يحقق التبديل المرن لنوعين من النماذج.باستخدام التكنولوجيا الأساسية للطاولة المنزلقة المرنة ونظام التبديل المنفصل ، يمكن لحام منطقة الطابق الأوسط ومنطقة الأرضية الخلفية معًا في سطر واحد.يمكن أن تكون دورة الإنتاج 60JPH ، ويمكن أن يصل معدل التشغيل الآلي إلى أكثر من 90٪.

صورة 1

الموافقة المسبقة عن علم 2

2. حالة المشروع:

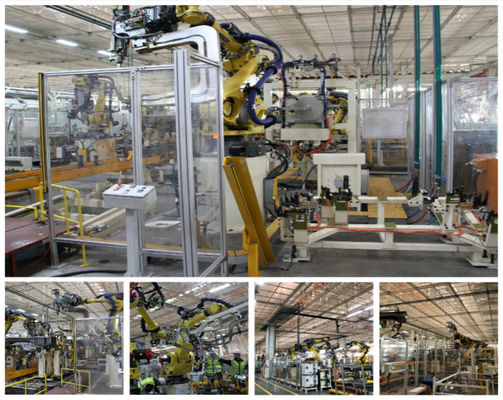

صورة 1-3

1. عربة مصاحبة من خلال خط الإنتاج

الشكل النموذجي لخط الإنتاج هذا موضح في الشكل 4. وهو يعتمد بشكل عام نفس التركيبات من نوع العربة بكميات مختلفة ، ويتم دفعه بواسطة سلسلة إلى محطة محددة مسبقًا.بعد التغذية اليدوية واللحام اليدوي ، يتم وضع كل جسم سيارة على نفس التركيب ومحطات العمل المختلفة.أكمل التجميع.يتميز هذا الشكل من خطوط الإنتاج بكفاءة إنتاج منخفضة ، وكثافة عمالية عالية ، وإنتاج خط خاص من نوع واحد ، كما أن دقة المنتجات وجودتها ليس من السهل ضمانها.إنه نموذج إنتاج شائع الاستخدام في الأيام الأولى وهو مناسب بشكل عام للإنتاج بكميات صغيرة.

2. خط إنتاج أوتوماتيكي لعربة واحدة

الشكل النموذجي لخط الإنتاج موضح في الشكل 5. وهو يستخدم بشكل عام تركيبات خاصة ثابتة ويتعاون مع المتلاعبين من أجل اللحام والتجميع الأوتوماتيكي.يتم نقل المواد ووضعها تلقائيًا بواسطة الرافعات ، وغالبًا ما تستخدم آلات النقل الترددية لنقل المنتجات بين كل محطة.يتميز بكفاءة الإنتاج العالية ، ودرجة عالية من الأتمتة ، والجودة المستقرة ، لكنه لا يزال خط إنتاج لنوع واحد.

3. خط إنتاج مختلط أوتوماتيكي متعدد النماذج

شكل خط الإنتاج هذا هو في الأساس نفس شكل خط الإنتاج الأوتوماتيكي أحادي النموذج.الاختلاف الرئيسي هو أن خط إنتاج اللحام الرئيسي يعتمد خط إنتاج مختلط متعدد النماذج ، بشكل عام من 1 إلى 3 نماذج.تعتمد تركيبات التجميع طريقة توصيل السلسلة الخاصة لكل نموذج.التكلفة الاستثمارية لهذه المعدات مرتفعة نسبيًا ، وتحتاج تركيبات التجميع المستقلة وعلاقات النقل المحيطة لكل نموذج إلى تلبية متطلبات الطاقة الإنتاجية للخط بأكمله ، كما أن مرونة المعدات ضعيفة ، وكفاءة الاستثمار لمعدات الأتمتة منخفض.

الطريقة الأخرى هي استخدام أداة دوارة من أربعة جوانب ، والتي تقوم تلقائيًا بتبديل الإنتاج المقابل وفقًا للطرازات المختلفة ، ويقوم المعالج بإجراء التجميع التلقائي.يظهر شكله الرئيسي في الشكل 7. أما بالنسبة لتركيبات التجميع الفرعي للأرضية ، فإنه يتم نقلها بشكل عام خارج خط اللحام الرئيسي لإعداد الخط بشكل مستقل.عادةً ما يكون خط اللحام الرئيسي عبارة عن تركيبات لحام إصلاح باستثناء تركيبات التجميع ، والتي يسهل مشاركتها مع طرز متعددة.
