| الـ MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| العبوة القياسية: | معبأة بأفلام بلاستيكية ومغلفة بشرائط |
| فترة التسليم: | حسب متطلبات الزبون |
| طريقة الدفع: | قابل للتفاوض |
| القدرة على التوريد: | قدرة إنتاجية قوية |
مشروع استيراد أتمتة ZB21008-Changqing Changqing T11
1. رقم المشروع: ZB21008
2. اسم المشروع: مشروع استيراد أتمتة Changqing Changqing T11
3. موقع المشروع: Hefei Changqing Machinery Co.، Ltd. - Tongxiang Base
4. مقدمة عن المشروع: منطقة التشغيل الآلي للتجميع الفرعي للجدار الجانبي والأرضية الأمامية EP12 (5 روبوتات) ، منطقة أتمتة الجدار الجانبي EP12 (روبوتان) ، منطقة أتمتة محطة عمل الروبوت EP12 (6 روبوتات)
هذا المشروع هو بشكل أساسي نموذج خط إنتاج منصة مشتركة تم تطويره بواسطة نموذجين Hefei Changqing Machinery Chery T19C & T18.يتم إنتاج جسم الخط بشكل أساسي بواسطة الروبوتات والتحكم الآلي PLC.
5. الوضع الحالي للمشروع: الإنتاج الضخم

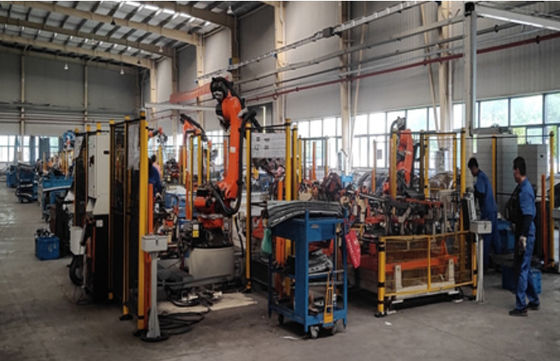

صورة 1
الموافقة المسبقة عن علم 2
تحليل للهيكل ومبدأ العمل لجهاز النقل لخط إنتاج لحام السيارات
بأخذ جهاز نقل مجموعة اللوحة الجانبية للسيارة كمثال ، سيتم تحليل هيكلها ومبدأ عملها بالتفصيل أدناه.
يعتمد جهاز النقل لخط تجميع اللوحة الجانبية لنوع معين من المركبات جهاز قضيب ترددي بأربع محطات ، والذي يمكنه تحقيق الحركة الأفقية والعمودية.يكون تحليل الهيكل والوظيفة لكل مجموعة فرعية على النحو التالي:
إطار الاصطياد
هذا الهيكل هو "إطار الرافعة" المتصل مباشرة بجهاز الرفع ، والذي يعد أحد المكونات المهمة لجهاز النقل بالكامل ، ويمكن رفعه وخفضه بحرية باستخدام جهاز الرفع.
يتم توصيل المنصة الداعمة (1) (2) (3) بلوحة التوصيل بحيث تشكل العديد من الإطارات المستقلة خطًا كاملاً ، ويتم مطابقة قضيب التروس الأسطواني المدفوع وأسطوانة الدفع الإضافية في جهاز الرفع مباشرةً مع كل منصة دعم من أجل ضمان عمودي بالإضافة إلى ذلك ، يتم تثبيت بعض الأجهزة المساعدة (سيتم ذكرها لاحقًا) عليها ، كما يتم تثبيت وحدة القيادة على طاولة الدعم (3) ؛
بالإضافة إلى تشكيل الخط بالكامل ، تلعب لوحة التوصيل أيضًا دورًا أساسيًا في دعم جهاز التدوير التوجيهي ومفتاح السفر: يتم توزيع جهاز التدوير التوجيهي على لوحة التوصيل بأكملها ، والتي تلعب دورًا توجيهيًا للوحة التزلج المتحركة ؛يلعب قضيب التوصيل دورًا أساسيًا في تقوية صلابة لوحة التوصيل:.
جهاز متحرك أفقي
تم ذكر مبدأ العمل لهذا الجزء أعلاه ، ببساطة ، يقوم جهاز الرف والجناح الموجود في وحدة القيادة بتشغيل الشريحة المتحركة لدفع قطعة العمل للتحرك أفقيًا.من الجدير بالذكر أن كتلة تحديد الموضع المثبتة على لوح التزلج المحمول تلعب دورًا رئيسيًا في تحديد موضع قطعة العمل ، كما أن شكل كتلة تحديد الموضع للجدار الجانبي لنماذج مختلفة مختلف أيضًا.إذا كنت تريد لحام الجدار الجانبي للموديلات الأخرى ، فأنت تحتاج فقط إلى استبدال كتلة تحديد الموضع.لا تحتاج الأجزاء الأخرى إلى تعديل كبير.بالمقارنة مع جهاز النقل التقليدي ، تم تطوير هذه الطريقة بشكل أكبر نحو المرونة.
|
|
