مشروع الخط الجانبي Beiqi Zhenjiang N60 / هندسة BIW

مشروع الخط الجانبي Beiqi Zhenjiang N60

1. اسم المشروع:

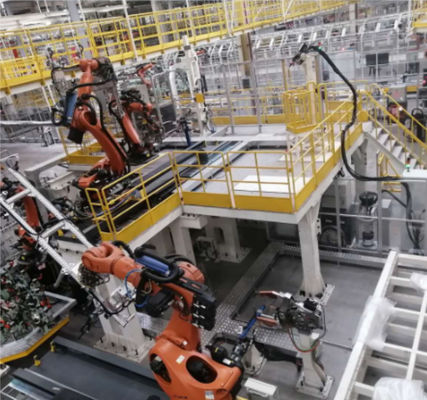

مشروع الخط الجانبي Beiqi Zhenjiang N60

2. وقت المشروع:

مايو 2019

3. موقع المشروع

مصنع Beiqi Zhenjiang

4. مقدمة المشروع:

الطُرز: منصة BE21 (طرز N60 / N61 الحالية ، طرازان محجوزان) 4 طرز

السعة: 30JPH

فاز: 108S

الروبوت: ماركة كوكا ، الكمية 25

نموذج تبديل النموذج: قرص دوار رباعي السطوح ، طاولة منزلقة بسبعة محاور ، نظام مكتبة تبديل طاولة الانزلاق المتقاطع ، استيعاب نظام التوجيه المرئي ، نظام إمداد المواد AGV ، نظام EMS ، نظام طلاء آلي بالغراء آلي

4. التكنولوجيا الأساسية:

1. القرص الدوار رباعي السطوح حول تكنولوجيا المنضدة الجانبية وسبعة محاور

2. نظام مكتبة تبديل المنضدة المتقاطعة ، استيعاب نظام التوجيه المرئي ، نظام توريد المواد AGV

3. نظام EMS ، نظام آلي للالتصاق الآلي

تحليل للهيكل ومبدأ العمل لجهاز النقل لخط إنتاج لحام السيارات

بأخذ جهاز نقل مجموعة اللوحة الجانبية للسيارة كمثال ، سيتم تحليل هيكلها ومبدأ عملها بالتفصيل أدناه.

يعتمد جهاز النقل لخط تجميع اللوحة الجانبية لنوع معين من المركبات جهاز قضيب ترددي بأربع محطات ، والذي يمكنه تحقيق الحركة الأفقية والعمودية.يكون تحليل الهيكل والوظيفة لكل مجموعة فرعية على النحو التالي:

هيكل اللوحة الأساسية لكل محطة

يتم توصيل اللوحات الأساسية لكل محطة معًا من خلال لوحات التوصيل لتشكيل الجهاز الداعم لخط لحام السيارات بالكامل ، والذي يجب أن يدعم كلاً من جهاز النقل بالكامل وتركيب اللحام.بالإضافة إلى ذلك ، من أجل ضمان تناسق مسند التركيب وأجزاء الجسم ، ارسم خط مقياس الإسناد على اللوحة الأساسية وفقًا لمرجع التصميم.يلعب جهاز التسوية في الشكل دورًا أساسيًا في تسوية جهاز الإرسال بالكامل.

ما سبق هو الهيكل الأساسي لجهاز الإرسال ، وهناك بعض الأجهزة المساعدة بالإضافة إلى:

جهاز قفل العازلة

تم تركيب ما مجموعه 4 أجهزة قفل عازلة في جهاز نقل خط اللحام ، والتي يتم توزيعها على التوالي في كلا طرفي إطار الرفع ، بشكل أساسي لتخزين وقفل الحركة الأفقية لـ "الشريحة المتحركة".العملية المحددة هي: عندما تكون "الشريحة المتحركة" على وشك الانتقال إلى نهاية جهاز الإرسال ، فإنها تتصل بالمخزن لإبطاء سرعة الحركة: عندما تتحرك "الشريحة المتحركة" إلى نهاية جهاز الإرسال ، يأمر مفتاح السفر الأسطوانة بالتثبيت والتثبيت على الحركة. وبالتالي تلعب كتلة الحد على اللوحة المنزلقة دور القفل.يدرك الجهاز متطلبات الحركة البطيئة والتوقف البطيء لجهاز النقل لخط لحام السيارات ، ويضمن التشغيل الآمن والموثوق لجهاز النقل.

7. جهاز سلامة

تم إعداد هذا الجهاز 3 على جهاز النقل بالكامل ، وتتمثل وظيفته الرئيسية في رفع "إطار الرفع" بالكامل لتسهيل الصيانة بواسطة العمال.
