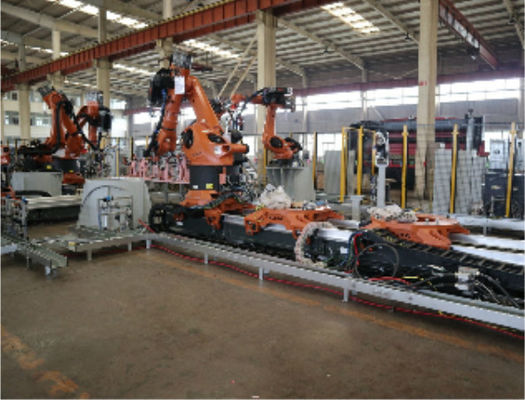

مشروع خط اللحام المرن الروبوتي متعدد النماذج

مشروع خط اللحام المرن الروبوتي متعدد النماذج

1. اسم المشروع

مشروع خط اللحام المرن متعدد النماذج

2. وقت تنفيذ المشروع

مايو 2019

3. مقدمة المشروع

النماذج: 4 نماذج خطية متداخلة

السعة: 33JPH

الروبوت: KUKA

الكمية: 77 وحدة

شكل التحويل النموذجي: طاولة منزلقة بسبعة محاور ، مجموعة محور رباعي السطوح ، طاولة تحميل تراكمية ، نظام لصق أوتوماتيكي مرئي

4. التكنولوجيا الأساسية

1. خط إنتاج مرن بأربع مركبات

2. APC ، نظام نقل احتكاك الهواء ، طاولة منزلقة بسبعة محاور ، مجموعة محور رباعي السطوح ، تبديل طاولة التحميل التراكمية ، نظام دوار مستوي رباعي السطوح

3. اللحام النقطي بالروبوت ، نظام اللحام بالقوس الآلي ، نظام اللصق البصري للروبوت ، إلخ.

باعتبارها واحدة من أربع عمليات رئيسية في صناعة السيارات ، فإن عملية اللحام بديهية.يتحمل المهمة المهمة المتمثلة في تشكيل الجسم وتوفير إطار داعم للمركبة.بالإضافة إلى ضمان المظهر والشكل ، يجب أيضًا التأكد من أن جميع أجزاء التجميع النهائي هي دقة نقطة تثبيت المكون ، وبالتالي فإن عمليتها أكثر تعقيدًا بكثير من العمليات الرئيسية الثلاث الأخرى.لا يحتاج تخطيط وتخطيط خط الإنتاج فقط إلى النظر من جوانب ضمان الدقة وكفاءة الإنتاج ولوجستيات التوزيع والتخزين ، بل يقتصران أيضًا على مساحة المصنع وهيكله ، والظروف الحالية مثل ممرات الطلاء.لا توجد خطة تخطيط مثالية ، فقط خطة التخطيط الأكثر ملاءمة في الوقت الحالي.

باعتبارها العملية الأكثر تعقيدًا بين العمليات الرئيسية الأربع ، يمكن تلخيص تخطيط وتخطيط خط الإنتاج في عدة خطوات:

(1) حساب القدرة وتحديد الضربات ؛

(2) اختيار طريقة نقل الخط الرئيسي ؛

(3) تقسيم العملية وتحديد عدد المحطات ؛

(4) طريقة التسليم لتجميع اللوحة الجانبية ؛

(5) هيكل محطة التجميع ؛

(6) التخطيط اللوجستي والتخزين ؛

(7) تخطيط الطائرة والتحقق من المحاكاة.

1. حساب القدرات وفاز التصميم

في الخطوة الأولى من التخطيط ، يجب أن يكون هناك مدخلات متطلبات الطاقة الإنتاجية السنوية من قبل قسم التسويق وقسم التخطيط الاستراتيجي للشركة.وفقًا لمتطلبات السعة الإنتاجية ، يتم حساب وقت الإنتاج ووقت تشغيل المحطة الواحدة كبيانات رئيسية لتقسيم العملية وتحديد عدد المحطات.طريقة الحساب كالتالي:

تاكت الإنتاج (JPH) - عدد الوحدات المنتجة في الساعة.

أيام الإنتاج - 365 يومًا طبيعيًا ، مع خصم أيام العطلات الرسمية وعطلات نهاية الأسبوع ، يتم حساب أيام الإنتاج السنوية تقريبًا على أنها 251 يومًا.

وقت الإنتاج اليومي - 8 ساعات لنوبة واحدة ، و 16 ساعة لنوبة عمل مزدوجة ، و 22.5 ساعة لثلاث نوبات.

معدل تشغيل المعدات - معدل التشغيل الفعال للمعدات ، يتم تحديد معدل تشغيل المعدات لورشة اللحام بشكل عام بنسبة 90٪ أثناء التخطيط.
