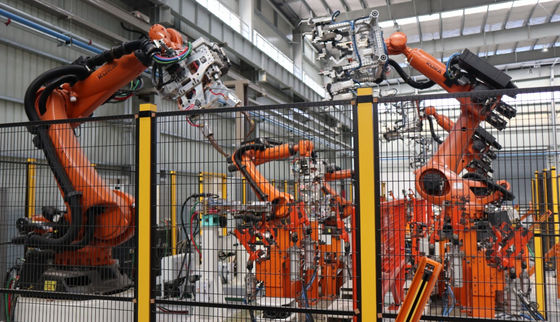

مشروع أتمتة محطة Wuhu Changrui المرحلة الثانية CX62

مشروع أتمتة محطة Wuhu Changrui المرحلة الثانية CX62

حالة المشروع: مشروع أتمتة ZB20004-CX62 لمصنع Wuhu Changrui Phase II

1. اسم المشروع:

ZB20004-Wuhu Changrui Phase II Factory CX62 مشروع أتمتة المشروع

2. وقت المشروع:

مارس 2020

3. موقع المشروع

مصنع Wuhu Changrui Phase II

4. مقدمة المشروع:

الموديل: موديل CX62

السعة: 30JPH

فاز: 108S

نطاق التوريد: غرفة المحرك الأمامية اليمنى واليسرى مجموعة الشعاع الطولي ، تجميع الهيكل الأمامي لغرفة المحرك ، جزيرة عمل أتمتة تجميع اللوحة الداخلية للباب الخلفي

5. التكنولوجيا الأساسية:

1. نظام تبديل تحديد المواقع بدقة الأرض القياسية ؛

2. نظام حماية سلامة الإنسان والآلة القياسي.

3. نظام التحكم القياسي PLC.

4. القرص الدوار القياسي ، المنضدة المنزلقة ، نظام القابض الأنبوبي الثماني

باعتبارها واحدة من أربع عمليات رئيسية في صناعة السيارات ، فإن عملية اللحام بديهية.يتحمل المهمة المهمة المتمثلة في تشكيل الجسم وتوفير إطار داعم للمركبة.بالإضافة إلى ضمان المظهر والشكل ، يجب أيضًا التأكد من أن جميع أجزاء التجميع النهائي هي دقة نقطة تثبيت المكون ، وبالتالي فإن عمليتها أكثر تعقيدًا بكثير من العمليات الرئيسية الثلاث الأخرى.لا يحتاج تخطيط وتخطيط خط الإنتاج فقط إلى النظر من جوانب ضمان الدقة وكفاءة الإنتاج ولوجستيات التوزيع والتخزين ، بل يقتصران أيضًا على مساحة المصنع وهيكله ، والظروف الحالية مثل ممرات الطلاء.لا توجد خطة تخطيط مثالية ، فقط خطة التخطيط الأكثر ملاءمة في الوقت الحالي.

حساب القدرات وتحديد الفوز

في الخطوة الأولى من التخطيط ، يجب أن يكون هناك مدخلات متطلبات الطاقة الإنتاجية السنوية من قبل قسم التسويق وقسم التخطيط الاستراتيجي للشركة.وفقًا لمتطلبات السعة الإنتاجية ، يتم حساب وقت الإنتاج ووقت تشغيل المحطة الواحدة كبيانات رئيسية لتقسيم العملية وتحديد عدد المحطات.طريقة الحساب كالتالي:

تاكت الإنتاج (JPH) - عدد الوحدات المنتجة في الساعة.

أيام الإنتاج - 365 يومًا طبيعيًا ، مع خصم أيام العطلات الرسمية وعطلات نهاية الأسبوع ، يتم حساب أيام الإنتاج السنوية تقريبًا على أنها 251 يومًا.

وقت الإنتاج اليومي - 8 ساعات لنوبة واحدة ، و 16 ساعة لنوبة عمل مزدوجة ، و 22.5 ساعة لثلاث نوبات.

معدل تشغيل المعدات - معدل التشغيل الفعال للمعدات ، يتم تحديد معدل تشغيل المعدات لورشة اللحام بشكل عام بنسبة 90٪ أثناء التخطيط.

تقسيم العملية وتحديد عدد المحطات

يدخل قسم التصميم الهيكل العام للمنتج والرسومات ومسارات العملية ، ويحدد محتوى عملية اللحام ، ثم يقسم العملية إلى محطة واحدة.يجب اتباع المبادئ التالية:

(1) يتم حساب اللحام النقطي بشكل عام وفقًا لمتوسط ​​وقت التشغيل لكل بقعة لحام تبلغ 3 ثوانٍ ؛

(2) بسبب انبعاث الغبار المنخفض وكفاءة العمل المنخفضة للحام القوسي ، من الضروري ترتيبها على أنها مركزة قدر الإمكان لتجنب التشتت ؛

(3) يمكن ضبط وقت تشغيل التحميل والتقاط والتثبيت وفتح التركيبات وفقًا للتجربة السابقة ؛

(4) يجب ألا يكون وقت العمل الفعلي + وقت التسليم لمحطة واحدة أكبر من وقت عمل المحطة ؛

(5) يجب مراعاة خسارة المحطة في ترتيب النقل.
